SGFlex-3F-Serie
Die SGFlex-3F Kupplungs-Serie ist eine elastische Kupplung. Basis ist die SGFlex Gelenkscheibe, die mit unseren Flanschen in Dreieckskontur erweitert wird.
Die perfekte fadenverstärkte Gelenkscheibenkupplung
Das SGFlex-3F Kupplungssystem kombiniert die in der Industrie bereits erprobten SGFlex-Gelenkscheiben mit geschmiedeten Stahlflanschen sowie Schwungradanbindungen und bietet somit komplette Kupplungslösungen.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenRobust und widerstandsfähig
SGFlex-Gelenkscheiben sind sehr robust und widerstandsfähig. Sie sind aus äußerst belastbaren Fadenpaketen und hochwertigem Elastomer hergestellt, um in jeglicher Anwendung eine zuverlässige Drehmomentübertragung zu gewährleisten.
Ideal zum Ausgleich von Fluchtungsfehlern
SGF-Gelenkscheibenkupplungen sind torsional elastische, nicht schaltbare
Kupplungen. Sie werden verwendet, um radiale, axiale sowie winklige Fluchtungsfehler
von rotierenden Teilen auszugleichen, Vibrationen im Antriebsstrang zu dämpfen und Lastspitzen zu minimieren. Gängige Anwendungen sind Pumpensysteme, Hydraulik und Förderbandantriebe.
Dank hoher Leistungsdichte auch optimal für Spezialmaschinen
Durch die hohe Leistungsdichte und Widerstandsfähigkeit der SGFlex-Gelenkscheiben sind diese Kupplungen hervorragend für alle Arten von Spezialmaschinen geeignet, wie zum Beispiel Holzhackmaschinen, Schredder und Gesteinsbrecher.
Hergestellt aus hochwertigem Schmiedestahl
Die Stahlflansche sind aus hochwertigem Schmiedestahl hergestellt und erfüllen durch ihr innovatives Design alle gängigen sowie auch kundenspezifische Anforderungen an Welle-Nabe-Verbindungen.
Individuelle Anpassungen
Die 3-Armflansche können einfach bearbeitet und an Ihre individuellen Anforderungen angepasst werden, zum Beispiel für Passfeder- oder Zahnwellenverbindungen. Zudem können die Flansche durch die einzigartige Dreieckskontur sehr große Wellen aufnehmen.
Die Komponenten
Robust. Leicht. Flexibel. Das ist die Kurzbeschreibung unserer SGFlex-3F Kupplung. Diese setzt sich aus der hundert millionenfach eingesetzten SGFlex Gelenkscheibe und Stahlflanschen aus hochwertigem Schmiedestahl zusammen. Die einzelnen Komponenten sind im Nachfolgenden näher erklärt.
SGFlex Gelenkscheibe
- Zur Verbindung von Verbrennungsmotor und Generator bei Blockheizkraftwerken und Stromerzeugern
- Als elastische Kupplung in Antriebssträngen wie Rüttelsieben und Prüfständen
- Zum Versatzausgleich zwischen Verbrennungsmotor und Hydraulikpumpe bei Gabelstaplern, Betonmischern oder ähnlichen Arbeitsmaschinen
- Als elastisches Verbindungselement in Rührwerken, bei Pumpen und landwirtschaftlichen Maschinen
- Zur Verbindung von Getriebe und Antriebswelle bei Schienen und Straßenfahrzeug- sowie Schiffsantrieben
Flanschvarianten
Die Stahlflansche sind aus hochwertigem Schmiedestahl hergestellt und erfüllen durch ihr innovatives Design alle gängigen sowie auch kundenspezifische Anforderungen an Welle-Nabe-Verbindungen.
Alle Flansche sind durch eine galvanische Beschichtung korrosionsgeschützt, was eine hervorragende Lagerfähigkeit sowie Schutz gegen aggressive Medien und Umwelteinflüsse gewährleistet. Anwendungen in Feldhäckslern, Biogasanlagen oder unter Salzwasseratmosphäre in Marineanwendungen bestätigten die hervorragende Beständigkeit unter diesen anspruchsvollen Umgebungsbedingungen.
SGFlex-Flansche und Gelenkscheiben werden durch eine einfache Schraubenverbindung verbunden. Hierbei werden nur hochwertige Schrauben (Güteklasse 10.9) und Scheiben (300 HV) verwendet. Die direkte Verschraubung in den Flansch ermöglicht eine sehr einfache Montage.
Durch diesen Aufbau kann die SGF-Gelenkscheibe allein mittels Lösen der Schrauben radial demontiert und wieder montiert werden. Ein Demontieren bzw. Verschieben der Flansche ist nicht notwendig.
Bitte klicken Sie auf eine der Varianten, um sie zu vergrößern.
Leistungsdaten im Standardbereich
Die Modelle
Die Gelenkscheibenkupplungen der Produktreihe SGFlex-3F sind ein Zusammenbau aus den bestehenden SGFlex-Gelenkscheiben mit An- und Abtriebsflansch.
Die Serie enthält drei Arten von Kupplungen. Jede ist in sechs Baugrößen erhältlich: 75, 96, 120, 140, 180 und 220 mm. Der Nenndrehmomentbereich liegt je nach Baugröße zwischen 200Nm und 3.200Nm.
Beispiel:
SGFlex-3FD–096 ← D= TYP | 096 = Größe in mm

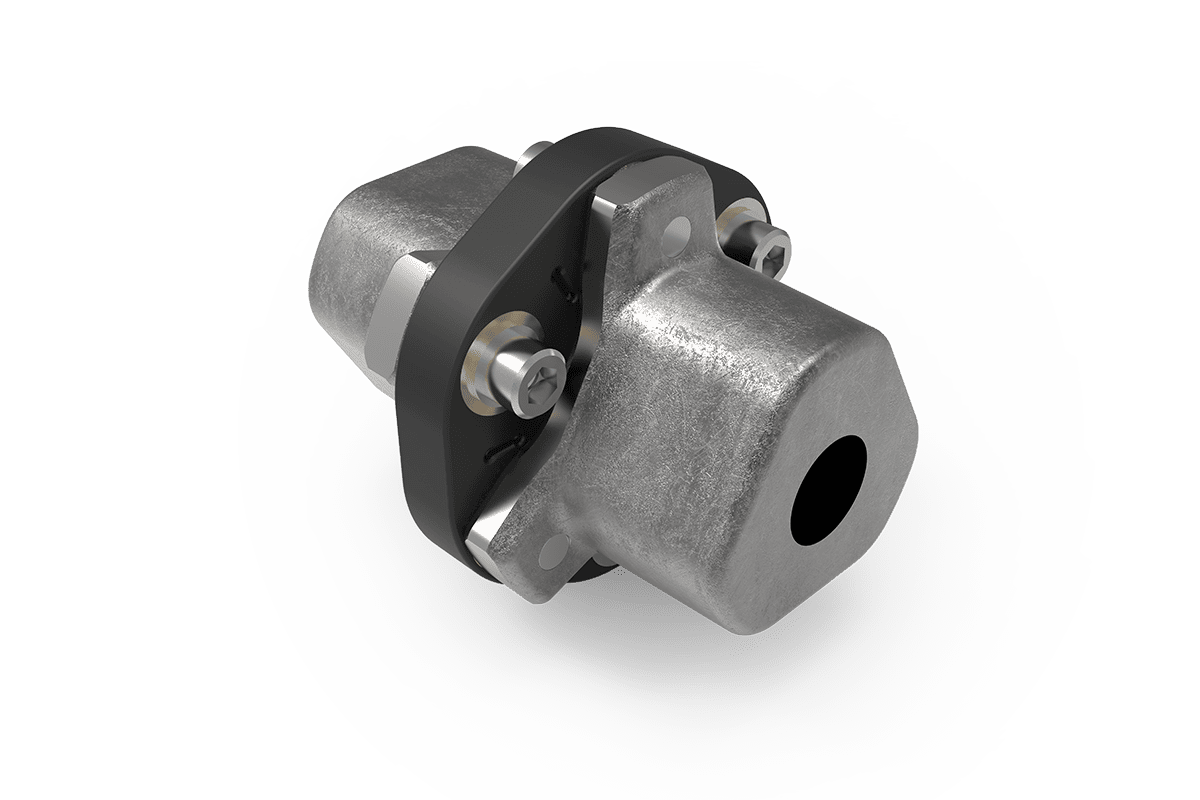

SGFlex-3FD
Für Welle-Welle-Verbindungen
Die SGFlex-3FD wurde konstruiert um Aggregate mit Wellenanschluss zu verbinden, zum Beispiel einen E-Motor mit einer Hydraulikpumpe. Die SGFlex-3FD ist verfügbar mit Flanschen mit Pilotloch und mit Flanschen für Taper-Lock-Buchsen. Die Flansche mit Pilotloch können maschinell bearbeitet werden und lassen sich so an fast jedes Wellendesign anpassen.
Die Kupplung ist leicht einzubauen, sowohl komplett montiert als auch schrittweise in Einzelteilen. Zur Wartung kann die Gelenkscheibe ersetzt werden, ohne die Aggregate oder die Flansche zu versetzen.
Die Gelenkscheibenkupplung SGFlex-3FD ist zuverlässig im Betrieb und einfach in der Handhabung.
SGFlex-3FB
Für einseitige Wellenanbindungen mit Abstandsbuchsen
Die SGFlex-3FB wurde konstruiert wie die SGFlex-3FS, um eine bestehende Anbindung mit einem Wellenanschluss zu verbinden, zum Beispiel eine Riemenscheibe mit einem E-Motor. Durch die mitgelieferten Abstandsbuchsen muss das vorhandene Bauteil für die Anbindung der Gelenkscheibe nur leicht angepasst werden, hierdurch können Kosten zusätzliche Bauteile eingespart werden.
Die Gelenkscheibenkupplung SGFlex-3FB macht die Verbindung von geeigneten Bauteilen mit Wellen noch einfacher!
SGFlex-3FS
Für einseitige Wellenanbindungen
Die SGFlex-3FS wurde konstruiert, um eine bestehende Anbindung mit einem Wellenanschluss zu verbinden, zum Beispiel eine Riemenscheibe mit einem E-Motor. Das vorhandene Bauteil muss für die Anbindung der Gelenkscheibe leicht angepasst werden, was aber die Einsparung von zusätzlichen Bauteilen und somit Kosten ermöglicht.
Verfügbar ist die SGFlex-3FS mit Flanschen für Taper-Lock-Buchsen sowie mit Flanschen mit Pilotloch, diese können entsprechen maschinell bearbeitet werden.
Die Gelenkscheibenkupplung SGFlex-3FS ist eine intelligente Lösung für Anwendungen mit geeigneten Bauteilen zur Anbindung der Gelenkscheibe und kombiniert dies mit den Vorteilen der SGFlex-3FD.
SGFlex-3FF
Für Schwungrad-Welle-Verbindungen
Die SGFlex-3FF wurde konstruiert, um Motorschwungräder mit Wellenanschlüssen zu verbinden, zum Beispiel mit einem Getriebe oder einem Generator. Die Flansche für die Anbindung an das Schwungrad sind standardisiert nach SAE J620. Die Flansche für den Wellenanschluss können je nach Bedarf angepasst werden.
Die Gelenkscheibenkupplung SGFlex-3FF verbindet die Vorteile von fertigen Flanschen für die Schwungradanbindung mit hoher Flexibilität für den Wellenanschluss.
Montage?
Im Handumdrehen.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenWas die SGFlex-3F-Serie ganz besonders macht
Das SGF-Zugkraftprinzip sorgt dafür, dass Drehmomente fast ausschließlich durch die einvulkanisierten Fadenpakete als Zugkraft übertragen werden.
Die Fadenpakete (Tenpu® Fadentechnologie) sorgen dabei gleichzeitig für die Dämpfung von Drehmoment-spitzen und die Absorption von Anfahrstößen. Das Elastomer übernimmt eine Stütz- und Schutzfunktion für die Fadenpakete und dient der Isolation von Geräuschen durch die Unterbrechung des Körper-schallpfades.
Wartungsfrei
Kein Schmieren notwendig
Hohe Leistungsdichte
Unempfindlich
FAQ zu elastischen Kupplungen
Was sind elastische Kupplungen und wie funktionieren sie?
Die SGFlex‑3F‑Serie ist eine torsional elastische Kupplung, die zwei Wellen über ein fadenverstärktes Elastomer-Element (Gelenkscheibe) verbindet und so Schwingungen, Torsionsstöße und Fluchtungsfehler ausgleicht.
Für welche Anwendungen sind sie ideal?
Sie eignen sich besonders für industrielle Maschinen, Förderanlagen und Antriebssysteme, in denen eine zuverlässige und effiziente Kraftübertragung gefragt ist.
Wie funktioniert die Schwingungsdämpfung der SGFlex‑3F‑Serie?
Dank einer speziellen Materialmischung aus Elastomer und innenliegenden Fadenpaketen werden Schwingungen effektiv absorbiert und mechanische Belastungen minimiert.
Welche Materialien kommen in der SGFlex‑3F‑Serie zum Einsatz?
Die innenliegenden Fadenpakete werden aus verschiedenen Materialien wie Nylon oder Polyester gefertigt, können auf den jeweiligen Anwendungsfall abgestimmt werden und gewährleisten eine sichere Kraftübertragung.
Sowohl die in der Gelenkscheibe enthaltenen Innenbuchsen, als auch die Metallflansche der Kupplung bestehen aus hochwertigem Stahl.
Wie wartungs- und installationsfreundlich ist die SGFlex‑3F‑Serie?
Die robuste Konstruktion erfordert nur minimalen Installationsaufwand und ist völlig wartungsfrei. Die Kupplungen lassen sich schnell installieren und die elastischen Elemente können schnell und unkompliziert ersetzt werden, ohne dass Anlagenteile bewegt werden müssen. Mehr über die Installation erfahren Sie hier.
Worin liegen die Vorteile gegenüber Klauenkupplungen?
Die SGFlex‑3F-Kupplungen sind spielfrei und das elastische Element, die Antriebsgelenkscheibe, lässt sich ohne großen Aufwand wechseln. Hierzu müssen nur die 6 Schraubverbindungen gelöst werden, ein Verschieben von Anlagenteilen ist nicht erforderlich.
Durch die innenliegenden Fadenpakete wird das Elastomer bei SGFlex-3F-Kupplungen deutlich verstärkt, so dass diese Kupplungen im Vergleich zu herkömmlichen Klauenkupplungen höher belastet werden können und eine höhere Lebensdauer aufweisen.
Warum ist die SGFlex‑3F‑Serie herkömmlichen Elastomerkupplungen überlegen?
Dank der Kombination von hochwertigem Elastomer und innenliegenden Fadenpaketen sind Kupplungen der SGFlex-3F-Serie wesentlich höher belastbar und langlebiger. Da die innenliegenden Fadenpakete und das Elastomer zusammen mit den Buchsen für die Verschraubung eine Einheit bilden, kann kein Schmutz eindringen. Dies macht die SGFlex-3F Serie zur idealen Kupplung für anspruchsvolle Umgebungen.
Welche Vorteile bietet sie gegenüber Bolzenkupplungen?
SGFlex‑3F-Kupplungen bauen sehr klein und sind leicht. Das elastische Element (die Antriebsgelenkscheibe) kann unter Verwendung von Standard-Werkzeugen schnell und einfach ersetzt werden. Dies spart Zeit bei Installation und Wartung.
Wie trägt die SGFlex‑3F‑Serie zur Energieeffizienz bei?
Im Vergleich zu metallischen Kupplungen hat die SGFflex-3F-Serie einen besseren Wirkungsgrad, da statt mechanischer Reibung nur elastische Verformung entsteht.
Welche Größen- und Konfigurationsoptionen sind verfügbar?
Die Serie bietet eine breite Palette an Durchmessern und Ausführungen, um unterschiedlichste Drehmomente und Einbauräume abzudecken. Unser Team unterstützt Sie gerne bei der Auswahl der passenden Lösung.
Ist die SGFlex‑3F‑Serie für extreme Bedingungen geeignet?
Ja, sie wurde für hohe und niedrige Temperaturbereiche sowie korrosive oder staubige Umgebungen konzipiert und bleibt dort zuverlässig leistungsfähig.
Welche wirtschaftlichen Vorteile bietet die SGFlex‑3F‑Serie?
Weniger Ausfallzeiten, längere Serviceintervalle und geringere Gesamtbetriebskosten durch effiziente Leistung und hohe Lebensdauer.
